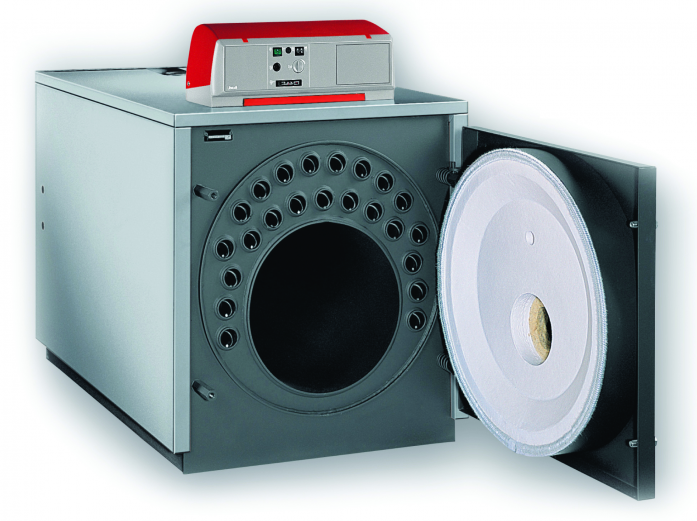

Водогрейные котлы UNICAL MODAL

  • Компактные размеры упрощают транспортировку и размещение в котельной
  • Оптимизация теплообмена посредством направленного движения воды внутри котла
  • Особое размещение трубного пучка. Смещение трубного пучка вверх от центра и размещение над топкой, что уменьшает образование конденсата.
  • Дымогарные трубы большой толщины с антиконденсационным эффектом
  • Турбулизаторы для оптимизации теплообмена в дымогарных трубах
  • Днище топки усилено U-образными профилями для большей механической прочности resistance
  • Внутренняя изоляция дверцы из легкого огнеупорного бетона
  • Передняя дверца с самоцентрирующимся закрыванием
  • Внешняя обшивка имеет изоляцию из минеральной ваты толщиной 60 мм
  • Панель управления с возможностью электронного управления
Цена: По запросу

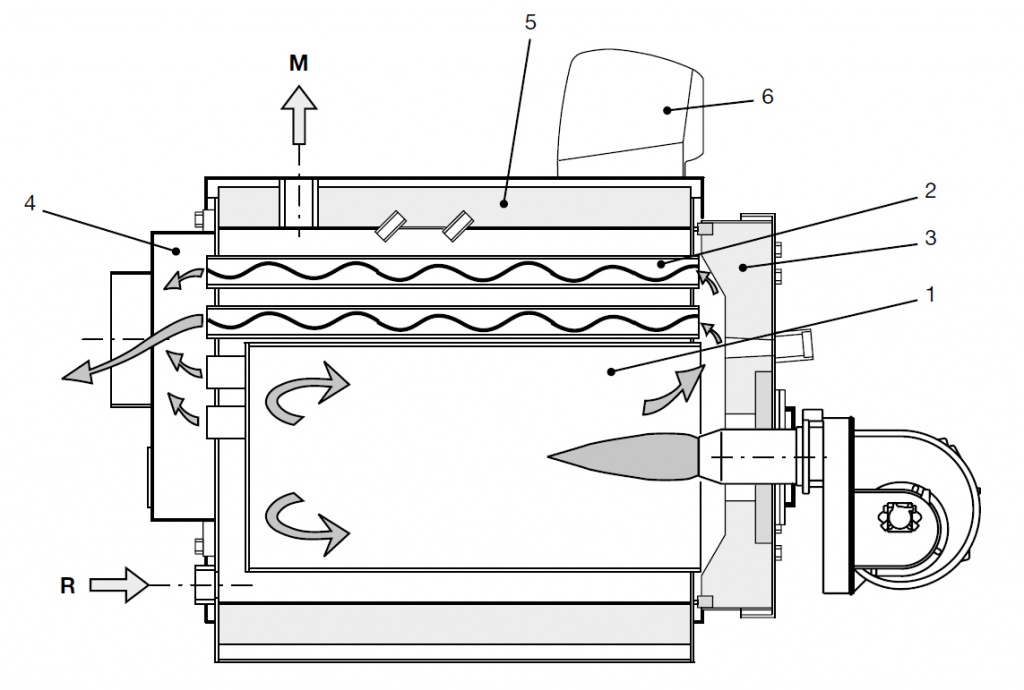

Основные компоненты:

1. Топка      4. Дымовая камера
2. Дымогарные трубы со спиральными турбулизаторами       5. Изоляция корпуса
3. Дверца со смотровым окошком для контроля пламени      6. Панель управления

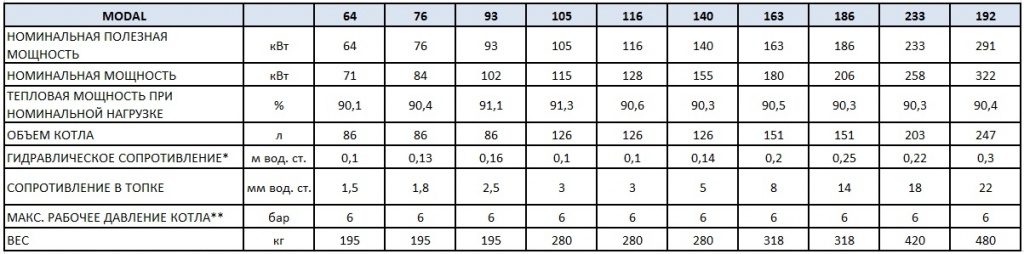

Технические данные:

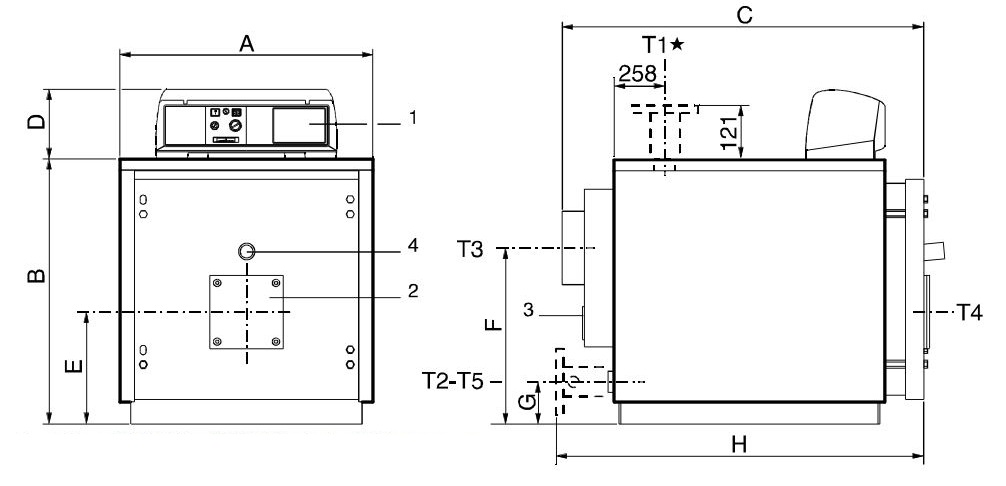

Габариты:

Снимок мод_размер.JPG
1 Панель управления      Т2 Обратная линия системы отопления
2 Фланец для установки горелки         Т3 Подключение дымохода
3 Дверца для очистки котла
     Т4 Ось горелки
4 Смотровое стекло
     Т5 Слив котла
Т1 Подающая линия системы отопления

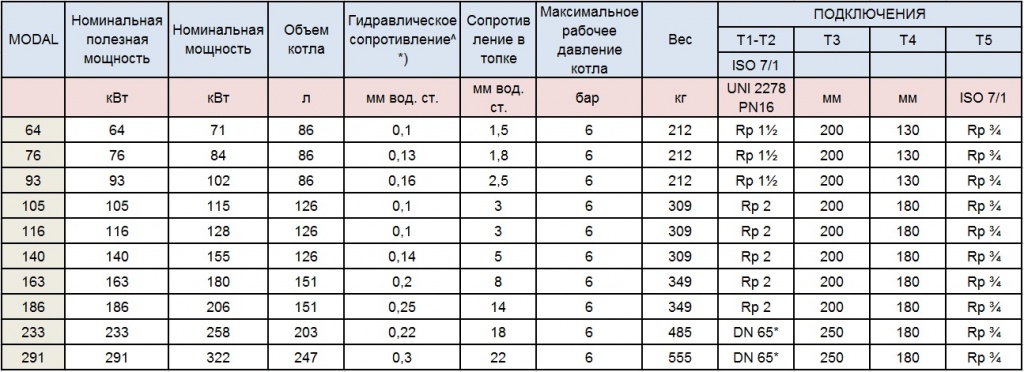

табл. 1.jpg

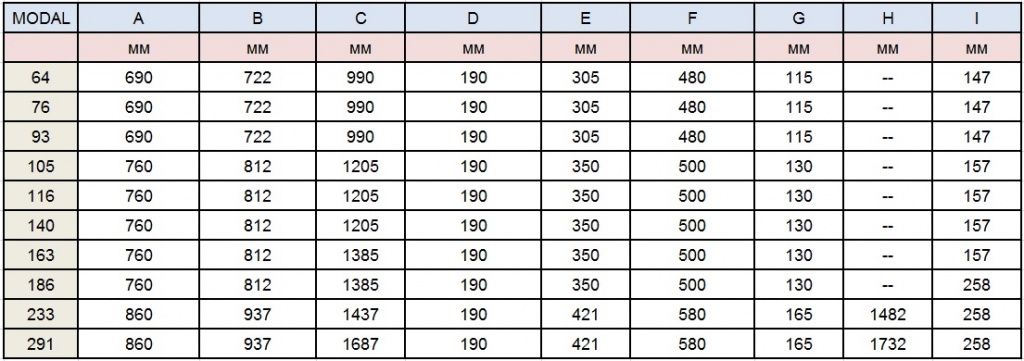

табл. 2.jpg

(*) В моделях MODAL 233 и MODAL 291 соединения T1 и T2 фланцевые.
(**) Гидравлическое сопротивление, соответствующее изменению температуры на 15K..
