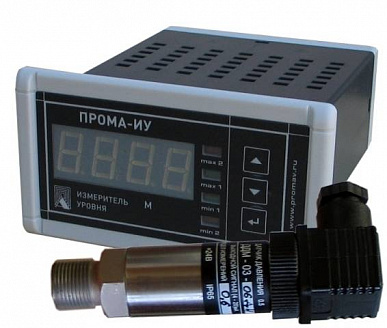

ПРОМА-ИУ, измерители уровня многофункциональные

Предназначен для непрерывного измерения уровня жидкости, отображения текущего значения в метрах и сигнализации о выходе параметра за установленные пределы и выдачей токового сигнала (4-20) мА.

Используются для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах водоснабжения и других отраслях.

Рабочая среда – неагрессивные жидкости.

Могут поставляться в комплекте с датчиком давления ДДМ-03 (заказывается отдельно).

Преимущества

2-х позиционное регулирование уровня.
Управление насосом путем переключения релейного выхода при достижении максимального и минимального уровня жидкости.
Формирование дискретных сигналов в систему коммутации при достижении 4-х устанавливаемых пределов уровней (2 – для управления насосом и 2 – для аварийной сигнализации).
Измерение уровня жидкости различной плотности и его индикация на 4-х знаковом индикаторе (в метрах).
Корректировка нулевого уровня.
Непрерывное преобразование измеряемого значения уровня в унифицированный сигнал постоянного тока (4-20мА).
Возможность программной настройки прибора в зависимости от применяемого датчика давления и плотности жидкости.
Работа в сети MODBUS по стандарту RS-485 (до 32 приборов при 2-х проводной связи).
Возможность прямой коммутации больших нагрузок – переключающиеся контакты реле (2А, 220В).

Цена: По запросу

Основные технические характеристики ПРОМА-ИУ

Программируемые пользователем диапазоны измеряемых уровней столба жидкости, м (значения приведены для воды с плотностью = 1, согласование диапазонов обеспечиваются выбором датчика )	0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0
Диапазоны измеряемых входных электрических сигналов:
– токовый, мА	(4-20)
Пределы допускаемой основной погрешности g измерения, преобразования сигнала и отображения на дисплее, %	±0,5
Предельные значения выходного токового сигнала (постоянный ток), мА	4 и 20
Пределы погрешности токового выхода , мА	±0,5
Выходное напряжение питания датчика, В	24+4-2
Предельное значение тока потребления датчика, питаемого выходным напряжением, мА	25
Дискретность задания уставок в % от диапазона измерений параметра	1
Задержка включения контактов выходных реле, программируемая, с	0 – 5
Нагрузочное сопротивление для токового выхода (4-20)мА, Ом	1 – 500
Параметры дискретных выходов (контакты реле): максимальное коммутируемое напряжение, В
– постоянного тока	30
– переменного тока	220
максимальный коммутируемый ток, А	2
Сопротивление изоляции, МОм,	20
Контрольное напряжение постоянного тока, В	500
Напряжение питания, В	220+22-33
частота, Гц	50±1
постоянного тока, В	24±10%
Потребляемая мощность, не более: от сети 220В, 50Гц, ВА	2
Степень защиты корпуса преобразователя по ГОСТ 14254-96	IP54 (IP50)
Тип корпуса	Щитовой «Щ» или настенный «Н»
Габаритные размеры, (Щ/Н, щитовой/настенный) мм	48х97х125/150х125х61
Масса, не более, кг	0,3
