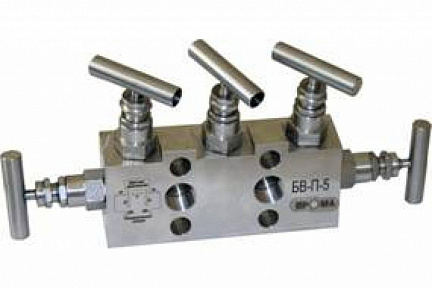

БВ, Вентильный клапанный блок

НПП ПРОМА предлагает несколько видов блоков:

• Трехвентильные
• Пятивентильные (с дренажными клапанами)

ПРЕИМУЩЕСТВА

• Различные варианты присоединения к процессу (внешняя или внутренняя резьба, М20х1,5; G1/2; 1/2NPT)
• Защита от односторонней перегрузки;
• Дренаж через импульсные линии;
• Подключение контрольных и эталонных приборов.
• Рабочая среда – Жидкость, пар, газ
• Давление рабочей среды до 40 Мпа
• Температура рабочей среды –60…+160 °С;
• Материал блока 12Х18Н10Т
• Гарантийный срок эксплуатации — 2 года

ПРИМЕР ОБОЗНАЧЕНИЯ

БВ-П-Х1-Х2-Х3-Х4-Х5 ТУ 28.14.13-046-87875767-2020

Х1 – число вентилей (3,5).

Х2 –тип гидравлической схемы (1 без дренажа, 2 с дренажный клапан после изолирующего вентиля).

Х3 – резьба присоединения к процессу (1 – G1/2; 2 – М20*1,5; 3 – 1/2NPT).

Х4 – наличие КМЧ. (0 – отсутствуют, 1, 2, 3 согласно приложения).
