ДДМ-1000, Датчик давления многопредельный
ДДМ-1000, Датчик давления многопредельный

ДДМ-1000, Датчик давления многопредельный

Предназначены для непрерывного преобразования значений жидких и газообразных сред в унифицированный возрастающий токовый выходной сигнал 4-20 мА.

Прибор имеет поверенные и откалиброванные 4 предела измерения (кроме гидростатического ДГ датчика).

По типу измеряемого давления ДДМ-1000 подразделяются на:

  • ДИ – для измерения избыточного давления;
  • ДВ – для измерения разрежения (вакуумметрического давления);
  • ДИВ – для измерения избыточного и вакуумметрического давления;
  • ДА – для измерения абсолютного давления (в системах учета газа и на газовых корректорах)
  • ДД – для измерения разности давлений (дифференциального давления). Измерение перепада на фильтрах и счетчиках, в барабанах паровых котлов и пр.
  • ДГ – для измерения гидростатического давления (уровня жидкости в открытых резервуарах, скважинах и т. д).

    Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.

    Отличительные особенности

  • широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70)
  • наличие 4 настроенных и поверенных диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;
  • улучшенные характеристики по классу точности 0,5 и 0,25 и стабильность метрологических параметров;
  • функция корректировки «нуля» переключателем положения внутри прибора;
  • повышенный гарантийный срок;
  • низкая цена при высоком качестве по сравнению с аналогами;
  • возможность подключения индикации (через индикатор токовой петли);
  • двухпроводное подключения по принципу «токовая петля»
    • Цена: По запросу
    Оставить заявку

    Основные технические характеристики

    НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ ЗНАЧЕНИЕ
    Выходные сигналы:
    – аналоговый (сила постоянного тока), мА От 4 до 20
    Вариация выходного сигнала, % не более ±0,25; ±0,5; ±1,0
    Напряжение питания датчика, постоянный ток, В 12 ÷ 36
    Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм 0 – 1,0
    Потребляемая датчиком мощность, Вт не более 0,8
    Наработка на отказ, час 80000
    Средний срок службы, не менее, лет 8


    Модели и верхние пределы измерений

    Датчик* Внешний вид Диапазон измерений, кПа Перегрузка, кПа Рабочее давление, МПа Рабочая среда
    ДДМ-1011-ДИ-0,25,

    ДДМ-1021-ДИ-0,25



    ДДМ-101Х

    ДДМ-101Х

    ДДМ-102Х

    ДДМ-102Х

    ДДМ-1013

    ДДМ-1013

    ДДМ-1023

    ДДМ-1023

    		от 0 до 0,25 1 – Газ
    от 0 до 0,16
    от 0 до 0,10
    от 0 до 0,06
    ДДМ-1011-ДИ-1,0,

    ДДМ-1021-ДИ-1,0

    		от 0 до 1,0 3 – Газ
    от 0 до 0,6
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1011-ДИ-2,5,

    ДДМ-1021-ДИ-2,5

    		от 0 до 2,5 7,5 – Газ
    от 0 до 1,6
    от 0 до 1,0
    от 0 до 0,6
    ДДМ-1011-ДИ-4,

    ДДМ-1021-ДИ-4

    		от 0 до 4 12 – Газ
    от 0 до 2,5
    от 0 до 1,6
    от 0 до 1,0
    ДДМ-1011-ДИ-10,

    ДДМ-1021-ДИ-10,

    ДДМ-1012-ДИ-10,

    ДДМ-1022-ДИ-10,

    ДДМ-0113-ДИ-10,

    ДДМ-1023-ДИ-10

    		от 0 до 10 30 – Газ, жидкость
    от 0 до 6
    от 0 до 4
    от 0 до 2,5
    ДДМ-1011-ДИ-40,

    ДДМ-1021-ДИ-40,

    ДДМ-1012-ДИ-40,

    ДДМ-1022-ДИ-40,

    ДДМ-1013-ДИ-40,

    ДДМ-1023-ДИ-40

    		от 0 до 40 120 – Газ, жидкость
    от 0 до 25
    от 0 до 16
    от 0 до 10
    ДДМ-1012-ДИ-160,

    ДДМ-1022-ДИ-160,

    ДДМ-1013-ДИ-160,

    ДДМ-1023-ДИ-160

    		от 0 до 160 320 – Газ, жидкость
    от 0 до 100
    от 0 до 60
    от 0 до 40
    ДДМ-1010-ДИ-600,

    ДДМ-1020-ДИ-600,

    ДДМ-1012-ДИ-600,

    ДДМ-1022-ДИ-600,

    ДДМ-1013-ДИ-600,

    ДДМ-1023-ДИ-600

    		от 0 до 600 1200 – Газ, жидкость
    от 0 до 400
    от 0 до 250
    от 0 до 160
    ДДМ-1010-ДИ-1600,

    ДДМ-1020-ДИ-1600

    		от 0 до 1600 5000 – Газ, жидкость
    от 0 до 1000
    от 0 до 600
    от 0 до 250
    ДДМ-1010-ДИ-2500,

    ДДМ-1020-ДИ-2500

    		от 0 до 2500 5000 – Газ, жидкость
    от 0 до 1600
    от 0 до 1000
    от 0 до 600
    ДДМ-1010-ДИ-4000,

    ДДМ-1020-ДИ-4000,

    ДДМ-1012-ДИ-4000,

    ДДМ-1022-ДИ-4000,

    ДДМ-1013-ДИ-4000,

    ДДМ-1023-ДИ-4000

    		от 0 до 4000 8000 – Газ, жидкость
    от 0 до 2500
    от 0 до 1600
    от 0 до 1000
    ДДМ-1010-ДИ-6000,

    ДДМ-1020-ДИ-6000,

    ДДМ-1012-ДИ-6000,

    ДДМ-1022-ДИ-6000,

    ДДМ-1013-ДИ-6000,

    ДДМ-1023-ДИ-6000

    		от 0 до 6000 12000 – Газ, жидкость
    от 0 до 4000
    от 0 до 2500
    от 0 до 1600
    ДДМ-1010-ДИ-10000,

    ДДМ-1020-ДИ-10000,

    ДДМ-1012-ДИ-10000,

    ДДМ-1022-ДИ-10000,

    ДДМ-1013-ДИ-10000,

    ДДМ-1023-ДИ-10000

    		от 0 до 10000 20000 – Газ, жидкость
    от 0 до 6000
    от 0 до 4000
    от 0 до 2500
    ДДМ-1012-ДА-250,

    ДДМ-1022-ДА-250

    		– 500 – Газ, жидкость
    от 0 до 250
    от 0 до 160
    от 0 до 100
    ДДМ-1012-ДА-600,

    ДДМ-1022-ДА-600

    		– 1200 – Газ, жидкость
    от 0 до 600
    от 0 до 400
    от 0 до 250
    ДДМ-1011-ДВ-100,

    ДДМ-1012-ДВ-100,

    ДДМ-1021-ДВ-100,

    ДДМ-1022-ДВ-100

    		от -100 до 0 -100 – Газ, жидкость
    от -60 до 0
    от -40 до 0
    от -16 до 0
    ДДМ-1011-ДИВ-0,25,

    ДДМ-1021-ДИВ-0,25

    		±0,3 ±1 – Газ
    ±0,2
    ±0,125
    ±0,08
    ДДМ-1011-ДИВ-1,25,

    ДДМ-1021-ДИВ-1,25

    		±1,25 ±3 – Газ
    ±0,8
    ±0,5
    ±0,3
    ДДМ-1011-ДИВ-3,0,

    ДДМ-1021-ДИВ-3,0

    		±3,0 ±5 – Газ
    ±2,0
    ±1,25
    ±0,8
    ДДМ-1011-ДИВ-8,0,

    ДДМ-1021-ДИВ-8,0

    		±8,0 ±20 – Газ
    ±5,0
    ±3,15
    ±2,0
    ДДМ-1042-ДГ-600 ДДМ-1042-ДГ-600
    		 от 0 до 600 1200 – Жидкость
    от 0 до 160 380
    от 0 до 40 120
    от 0 до 10 30
    ДДМ-1211-ДД-0,25,

    ДДМ-1221-ДД-0,25

    		ДДМ-1211-ДД-0,25, ДДМ-1221-ДД-0,25
    ДДМ-1211-ДД-4,0, ДДМ-1221-ДД-4,0
    		 от 0 до 0,25 +20/-20 1,2 Газ
    от 0 до 0,16
    от 0 до 0,10
    от 0 до 0,063
    ДДМ-1211-ДД-1,0,

    ДДМ-1221-ДД-1,0

    		от 0 до 1,00 +20/-20 1,2 Газ
    от 0 до 0,63
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1211-ДД-4,0,

    ДДМ-1221-ДД-4,0

    		от 0 до 4,0 +20/-20 1,2 Газ
    от 0 до 2,5
    от 0 до 1,6
    от 0 до 1,0
    ДДМ-1211-ДД-16,

    ДДМ-1221-ДД-16

    		от 0 до 16 +70/-35 2,5 Газ
    от 0 до 10
    от 0 до 6,3
    от 0 до 4,0

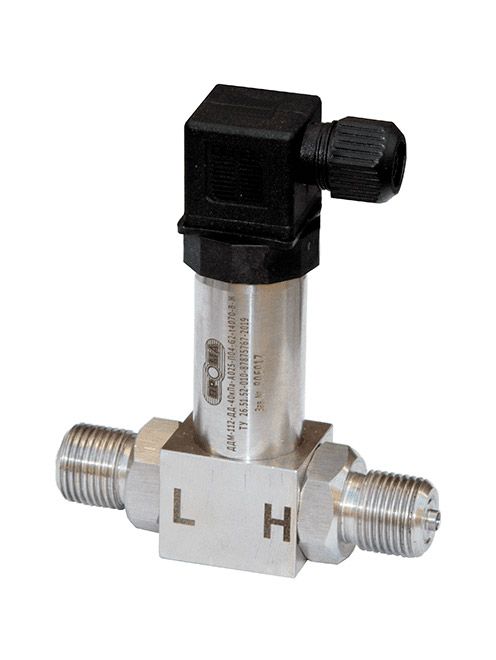

    ДДМ-1112-ДД-63,

    ДДМ-1122-ДД-63,

    ДДМ-1212-ДД-63,

    ДДМ-1222-ДД-63

    		ДДМ-1112-ДД-63
    ДДМ-1112-ДД-1000
    		 от 0 до 63 +70/-35 2,5 Газ, жидкость
    от 0 до 40
    от 0 до 25
    от 0 до 16
    ДДМ-1112-ДД-250,

    ДДМ-1122-ДД-250,

    ДДМ-1212-ДД-250,

    ДДМ-1222-ДД-250

    		от 0 до 250 +500/-250 2,5 Газ, жидкость
    от 0 до 160
    от 0 до 100 +150/-70
    от 0 до 63
    ДДМ-1112-ДД-1000,

    ДДМ-1122-ДД-1000,

    ДДМ-1212-ДД-1000,

    ДДМ-1222-ДД-1000,

    		от 0 до 1000 +2000/-1000 2,5 Газ, жидкость
    от 0 до 630 +1400/-700
    от 0 до 400
    от 0 до 250 +700/-350
    ДДМ-1112-ДД-2500,

    ДДМ-1122-ДД-2500,

    ДДМ-1212-ДД-2500,

    ДДМ-1222-ДД-2500

    		от 0 до 2500 +2500/-1000 2,5 Газ, жидкость
    от 0 до 1600
    от 0 до 1000
    от 0 до 630
    ДДМ-1312-ДД-1,

    ДДМ-1322-ДД-1

    ДДМ-1312-ДД-1

    ДДМ-1312-ДД-40

    		 от 0 до 1 200 2,5 Газ, жидкость
    от 0 до 0,63
    от 0 до 0,4
    от 0 до 0,25
    ДДМ-1312-ДД-10,

    ДДМ-1322-ДД-10

    		от 0 до 10 16000 2,5 Газ, жидкость
    от 0 до 6,3
    от 0 до 4
    от 0 до 2,5
    ДДМ-1312-ДД-40,

    ДДМ-1322-ДД-40

    		от 0 до 40 16000 2,5 Газ, жидкость
    от 0 до 25
    от 0 до 16
    от 0 до 10
    ДДМ-1312-ДД-100,

    ДДМ-1322-ДД-100

    		от 0 до 100 16000 2,5 Газ, жидкость
    от 0 до 63
    от 0 до 40
    от 0 до 25
    ДДМ-1312-ДД-250,

    ДДМ-1322-ДД-250

    		от 0 до 250 16000 2,5 Газ, жидкость
    от 0 до 160
    от 0 до 100
    от 0 до 63
    ДДМ-1312-ДД-1000,

    ДДМ-1322-ДД-1000

    		от 0 до 1000 16000 2,5 Газ, жидкость
    от 0 до 630
    от 0 до 400
    от 0 до 250
    ДДМ-1312-ДД-3000,

    ДДМ-1322-ДД-3000

    		от 0 до 3000 16000 2,5 Газ, жидкость
    от 0 до 2000
    от 0 до 1250
    от 0 до 800

    Модели и исполнения

    10 1 Х

    Разъем  DIN

    		10 2 Х

    Винтовые клеммы

    		111Х

    Разъем  DIN

    		11 2 Х

    Винтовые клеммы

    		121Х

    Разъем  DIN

    		122Х

    Винтовые клеммы

    		131Х

    Разъем  DIN

    		132Х

    Винтовые клеммы

    Разъем DIN
    		 Винтовые клеммы
    		 Разъем DIN(2)
    		 Винтовые клеммы(2)
    		 Разъем DIN(3)
    		 Винтовые клеммы(3)
    		 Разъем DIN(4)
    		 Винтовые клеммы(4)
    Исполнение сенсора НОМЕР МОДЕЛИ ДАТЧИКА
    0 – керамическая мембрана 1010 1020
    1 – кремний на кремнии 1011 1021 1211 1221
    2  – металлическая мембрана 1012 1022 1112 1122 1212 1222 1312 1322
    3 – «открытая мембрана» 1013 1023
